产品概述
●IXQ100HD采用日本富士原装进口大轴进行精确分切包装，该胶片可使用X射线或伽玛射线对物体进行
无损探测。
●IXQ100HD具有高感光度，高对比度，极度精细纹理和高清晰度，是理想应用广泛的无损检测胶片。
●IXQ100HD具有很细的颗粒度，对工件缺陷检出率很高，感光涂层非常均匀，不同批次具有良好的稳
定性，故批次间不需经常调整曝光条件，而能得到稳定的密度均匀的图像。
●按照EN584-1标准，该胶片符合C5级分类。
●IXQ100HD适用于中到离原子序数金属焊缝和铸件的检测。
●低电压低曝光既低射线源检测轻金属中厚壁工件，高X射线电压或伽玛射线可透照较高原子序数的金
属件和产品，该胶片可直接曝光或使用铅增感屏和荧光屏均能得到良好的效果。
胶片片基
IXQ100HD支持体为厚度0.175mm的偏蓝色聚酯片基，几何尺寸十分稳定。
安全照明
应采用波长大于520纳米的暗红色安全灯片，灯泡强度应小于15w，灯距离胶片大于1.2m，也可使用波
长590——660的LED光源，胶片在灯光下暴露时间不易过长。

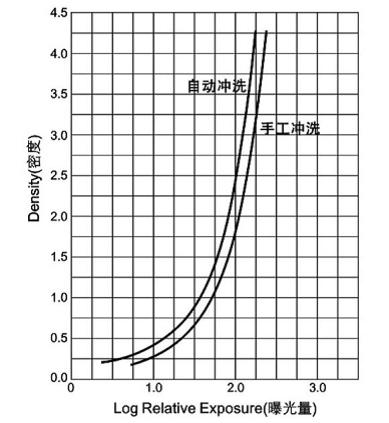

感光特性曲线

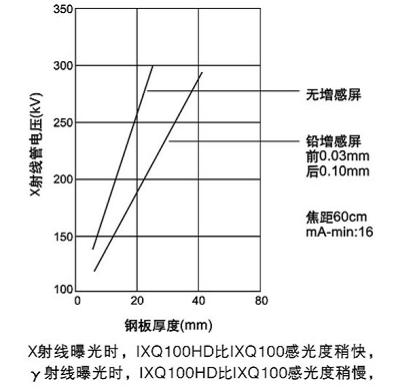

曝光条件曲线

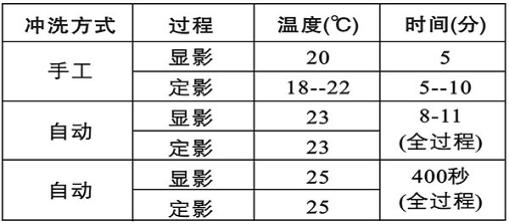

冲洗加工
IXQ100HD具有较好的耐冲性和药液适用性，即可手工冲洗又能自动冲洗，适应所有正规厂商提供的无
损探伤加工冲洗药液。
IXQ100HD更适合手工冲洗，如果采用自动冲洗，温度高且时间长时可能偏离显影体系级别。

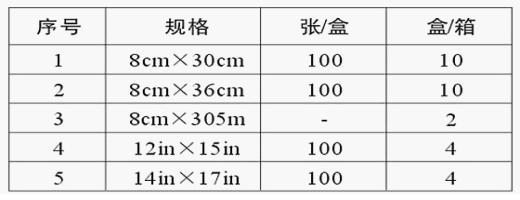

包装规格
胶片使用
正确处理胶片，防潮、防晒、防热、防辐射、以免造成性能下降，操作环境洁净，避免灰尘、粉尘、
油腻沾污和局部压力，以免产生伪缺陷。曝光过的胶片应尽快加工冲洗，避免潜影衰退。
胶片存档
如果胶片冲洗得到******定影、水洗和干燥，并保存在环境干燥即相对湿度40——60%并无有害气体
的环境，则冲洗过的胶片可保存50年。
胶片储藏
未曝光胶片应避光、立式存放、环境干燥，防潮、防晒、防热、防辐射、防压，避免局部压力以免
造成性能下降或产生伪缺陷。
一般要求温度5---24℃，湿度40---60%。
富士IXQ100HD胶片的性能说明
一、胶片的照相性能：
富士IXQ100HD胶片与富士IXQ100胶片和AA400胶片和C7胶片对比：
1、胶片的感光度：
A、X射线曝光时：
IXQ100HD胶片与AA400胶片和C7胶片感光度大致相同，比当前的IXQ100胶片感光度略快。
B、γ射线曝光时:。
IXQ100HD胶片与AA400胶片具有同等的感光度，但与C7胶片相比感光度低20%左右，比当前IXQ100
大约慢10%，对于如钴-60等较高能量射线曝光，感光度变慢。
2、胶片的对比试（反差或平均斜率）：
IXQ100HD胶片与当前的IXQ100胶片和AA400胶片及C7胶片的对比度几乎相同。
3、胶片的灰雾度：
IXQ100HD胶片灰雾较小，手工冲洗约为0.25（含片基密度），自动冲洗约为0.27（含片基密度）。
二、胶片的画像品质：
IXQ100HD胶片的颗料度和分辨率与AA400和C7胶片同等。
三、胶片的体系等级：
胶片的体系等级因显影条件而异。

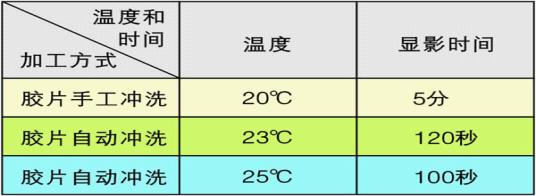

以上三种显影冲洗条件下，IXQ100HD胶片可达到以下体系级别：
ASTM E1815 II
EN584-1 C5
ISO-11699-1 C5
GB/T 19348.1 T3
若自动显影冲洗处理，温度高且显影时间长时可能要偏离以上胶片的体系级别。
四、胶片的表观及质量与物化性能：
富士IXQ100HD胶片与C7和AA400胶片相比坚膜性好，不容易出现擦伤或划伤，在高湿度下不容易发生粘连，
减少了在潮湿条件下使用胶片时出现的铅粉附着。富士IXQ100HD胶片无论手工冲洗或机器自动冲洗均能得到密
度均匀影像非常清晰的高品质画面。
IXQ100HD胶片设计的特性是在标准时间内快速显影。
本胶片与其它胶片不同的是：升高显影温度或延长显影时间都不会增加胶片的黑化度相反会引起胶片的灰雾
度上升。
